特性与优势:
采用与Trabon MSP系列相同的性能设计,误差更小、精准度更高。Manzel MHH系列针对严苛的高压润滑脂和润滑油应用提供高度精确的润滑。

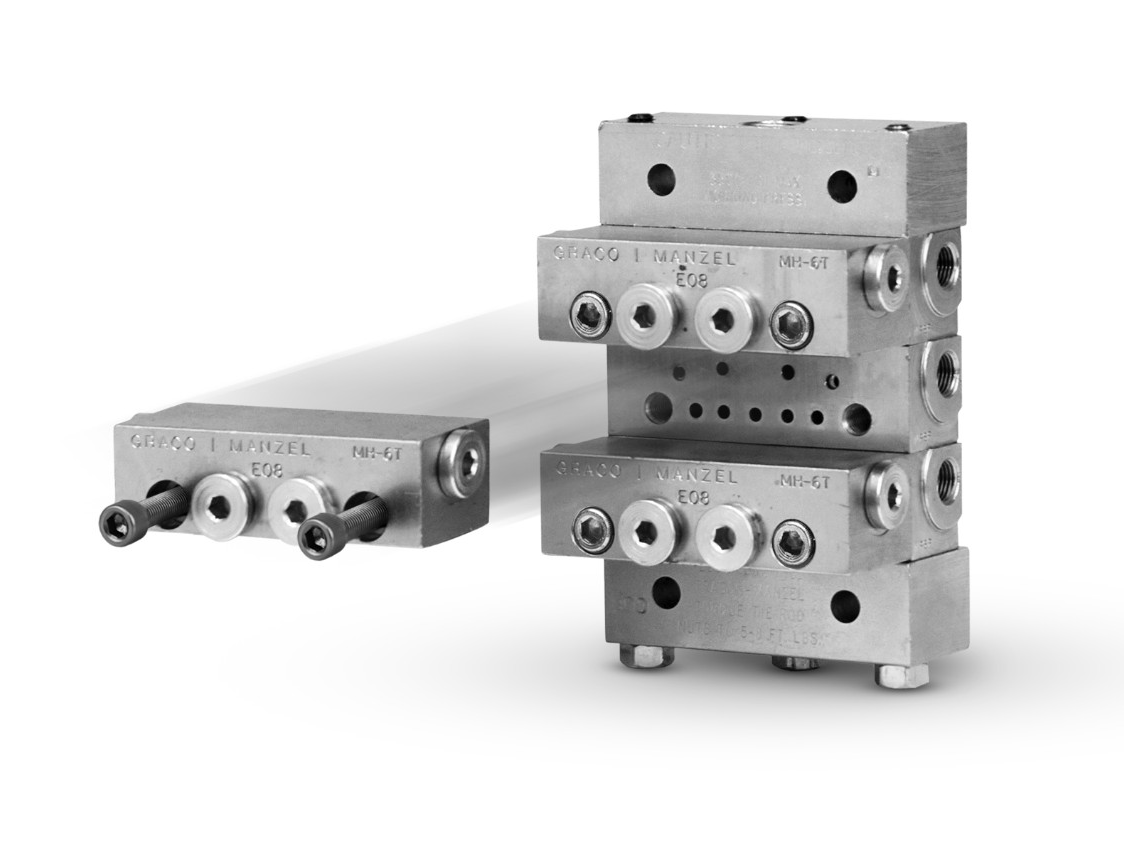

--可从基座装置拆除可快速更换的工作阀部件,无需打乱任何润滑管路,最大程度降低人工成本并延长机器运行时间。
--可轻松配制磁性和电子接近开关循环指示器,为成功润滑提供积极保障。
--分配器外部有用于安装可选故障指示器的替代出口,排除故障时无需猜测。
--内置出口止回阀,可确保每次润滑剂加注量精确无误。
典型应用:
--压缩机、工业设备以及需要高压润滑的场合。
可处理的典型流体:
--润滑油或NLGI 2号及以下等级的各类润滑脂。
技术规格:
材质-------------------------------------------涂覆钢
最大压力---------------------------------------7500psi(517bar)
最高工作温度------------------------------------176℃
最大循环速度------------------------------------200循环/分钟
参数表
双出口输出量,in3(cm3) | 单出口输出量,in3(cm3) | |
MHH6 | 0.006(0.098) | 0.012(0.197) |
MHH9 | 0.009(0.149) | 0.018(0.295) |
MHH12 | 0.012(0.197) | 0.024(0.393) |
MHH18 | 0.0.18(0.295) | 0.036(0.590) |
MHH24 | 0.024(0.393) | 0.048(0.787) |
MHH30 | 0.030(0.492) | 0.060(0.983) |
MHH 工作块(必须以5的倍数订购) | |
562679 | MHH-6S |
562680 | MHH-9S |
562681 | MHH-12S |
562682 | MHH-18S |
562683 | MHH-24S |
562684 | MHH-30S |
562685 | MHH-6T |
562686 | MHH-9T |
562687 | MHH-12T |
562688 | MHH-18S |
562689 | MHH-24T |
562690 | MHH-30T |
MHH通道块组件-首块、通道块、尾块及连接杆 | |
24F596 | MHH-3层,NPSF |
24F597 | MHH-4层,NPSF |
24F598 | MHH-5层,NPSF |
24F599 | MHH-6层,NPSF |
24F600 | MHH-7层,NPSF |
24F601 | MHH-8层,NPSF |
MHH 首块、通道块、尾块(必须以5的倍数订购) | |
560919 | 首块,1/4-18NPSF(NPT) |
560936 | 首块,1/4-19NPSF |
560943 | 首块,7/16-20UNF-28(SAE) |
560976 | 首块,150 6149-1-M12X15 |
563421 | 首块,NPSF,排放口 |
563422 | 首块,SAE,排放口 |
563424 | 尾块,NPSF |
563425 | 通道块,1/8-27NPSF |
MHH连接杆及螺母(必须以5的倍数订购) | |
557731 | 3层连接杆 |
557732 | 4层连接杆 |
557733 | 5层连接杆 |
557734 | 6层连接杆 |
557735 | 7层连接杆 |
557736 | 8层连接杆 |
556371 | 连接杆用螺母 |
配件 | |
563469 | 并联片,右 |
563470 | 并联片,左 |
563471 | 并联片,左和右 |
563472 | 堆叠销 |
563444 | 计数器 |
563465 | 焊接销套件 |
563251 | 无渗漏循环指示器 |
556540 | 标配O型圈(BUNA-N),黑色 |
557722 | 高压O型圈(90DURO氟橡胶),绿色 |
556371 | 连接杆螺母(每个组件需3件) |
557776 | 指示器口接头 |
563929 | 循环销指示器维修套件,O型圈 |
558799 | BSPP(ISO 1170)接头 |
567251 | SAE接头,带O型圈 |
557349 | NPT接头 |
563928 | 循环销指示器维修套件,垫圈 |
